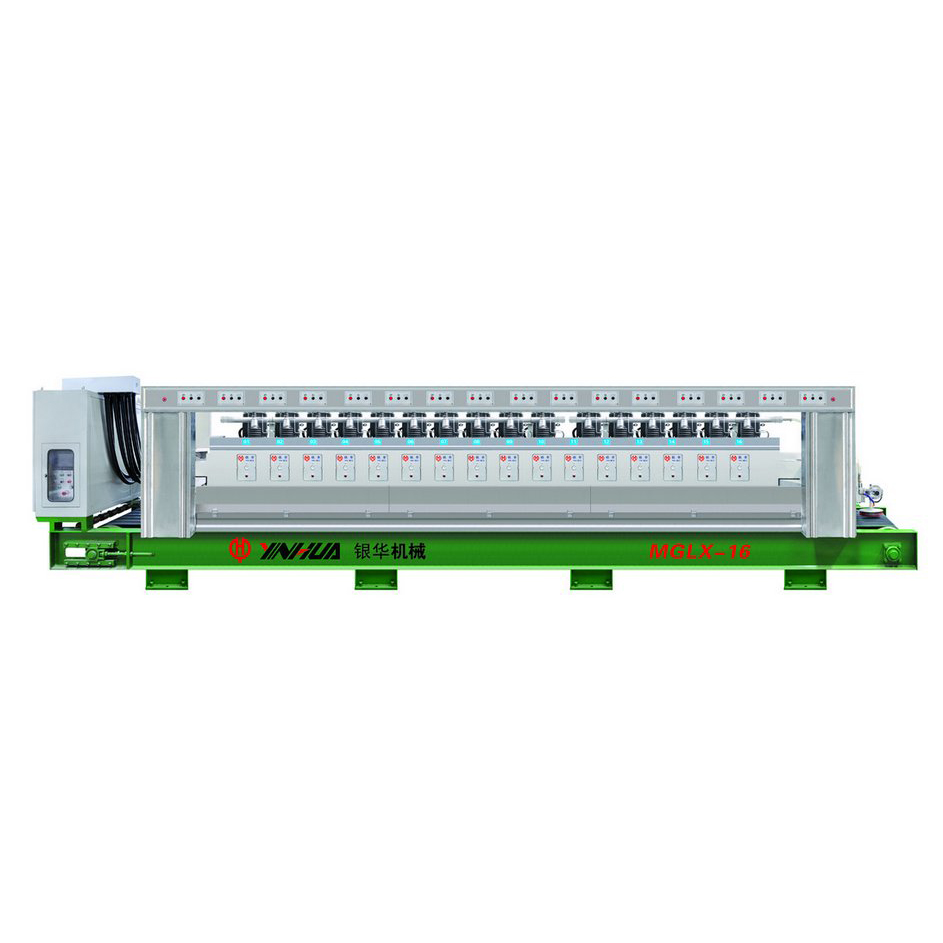

该机控制系统采用PLC终端控制,以液晶显示触摸屏终端为人机界面进行参数设定。设备运行过程中设有故障提示以及磨料消耗系统。该机适用于花岗岩条板的连续磨削及抛光。板材输送带、磨盘横移的工作速度均为变频器调速;磨盘工作压力、板材的磨抛宽度在设定值范围内可调。本机可对板材形状自动识别,每个磨盘(磨头)可根据识别板材的形状自动升降,同时对板材磨削进行跟踪记录。本机有避让功能。本机主电机功率为7.5kw(16个),采用普通树脂磨料,节能高效。
序号
1 最大磨板宽度 1000mm
2 磨头数量 16个
3 磨板厚度 10-50mm
4 磨料类别 树脂磨料
5 输送带速度 0-1500mm
6 前后摇摆频率 30次/分 往返
7 摇摆驱动方式 曲柄滑块机构
8 前后摇摆行程 350-850mm
9 主电机功率 7.5kw-4
10 气缸行程 125mm SI63X125
11 输送轮功率 1.1kw
12 摇摆电机功率 2.2kw
