该设备具有5轴联动的高性能,可以用于对大理石,花岗石,等天然石材进行切割和做异型,是做石材工程的理想异型设备。
功能如下:
-线条异形加工
-曲线异形加工
-刮刀切割异形加工
-弧、弓、拱形异形加工
-垂直和倾斜的钻孔
-荒料的凹形异形加工
-大板的异形加工
是生产异形台面板、洗手槽、淋浴底盘、整体浴缸、壁炉、墓碑、浮雕、雕刻,柱座柱帽、门窗套等石材产品的多功能、高精度、高效的石材加工机床.

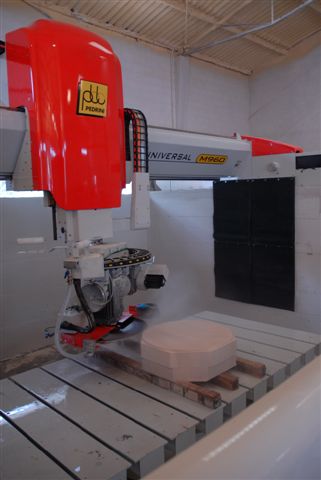

M960TG型大理石花岗石数控桥切机
Technical data 技术数据
X轴-切割/向后最大行程3900 mm
桥的Y轴行程 2800 mm
锯片Z轴上升/下降行程 700 mm
锯片夹具旋转 -181÷+181°
可倾斜的锯片 0÷90°
锯片直径 625÷900 mm
锯片法兰盘直径 248 mm
锯片电机功率(配调速变频器) 22 kW
X轴速度 0÷18 m/min
Y轴速度 0÷18 m/min
Z轴速度 0÷5 m/min
X轴电机功率 1,3 kW
Y轴电机功率 1,3 kW
Z轴电机功率 1,3 kW
旋转头电机功率1,3 kW
可倾斜的锯片电机功率 1 kW
装机功率 28 kW
冷却水(最小压力1.5巴) 50 l/min
压缩空气(最小压力6巴) 10 NL/min
机器长度 7000 mm
机器宽度 5500 mm
机器高度 4162 mm
大约毛重(工作台除外) 6800 kg
