进口不锈钢截止阀广泛应用于天然气、石油、化工、电力、冶金、制药、食品、水处理、市政给排水、天然气、造纸、电子工业、楼宇、机械设备配套等领域。提供全套工程阀门解决方案。
产品名称：
|

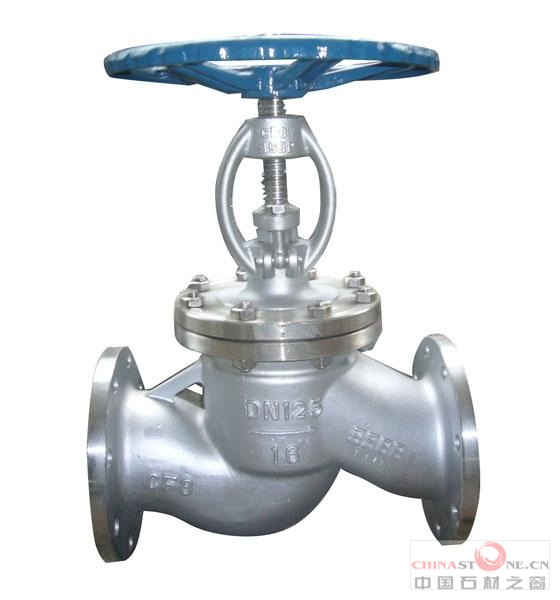

进口不锈钢截止阀
|
产品型号：
|
美国威盾VTON
|
驱动方式：
|
手动,电动,气动
|
连接形式：
|
法兰,焊接,螺纹
|
结构形式：
|
平衡式,直通式
|
密封结构：
|
硬密封、软密封
|
压力范围：
|
150LB-2500LB
|
公称通径：
|
DN15-600
|
常用材质：
|
碳钢,304,316,316L,合金钢等
|
产品品牌
|
美国威盾
|
产品详情
|
进口不锈钢截止阀-美国威盾VTON品牌根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。适用于公称压力PN1.6～16MPa,工作温度-29～800℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
进口不锈钢截止阀规范标准
设计与制造 Design and Manufacture
|
结构长度 Face to face/ End to end
|
法兰尺寸 Flange Dimension
|
对焊连接尺寸Butt welding dimension
|
压力-温度 Pressure Temperature Lating
|
试验-检验Inspection and Test
|
ANSI B16.34 BS1873
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
进口不锈钢截止阀压力试验
公称压力PN(Lb)
NominalPressure
|
强度试验
Shell Test
|
气密封试验
Air Seal Test
|
气密封试验
Air Seal Test
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
300
|
7.7
|
1110
|
5.7
|
815
|
600
|
15.3
|
2220
|
11.3
|
1630
|
900
|
23.0
|
3330
|
17.0
|
2445
|
1500
|
38.4
|
5560
|
28.2
|
4080
|
2500
|
64.0
|
9255
|
47.0
|
6790
|
|
|
