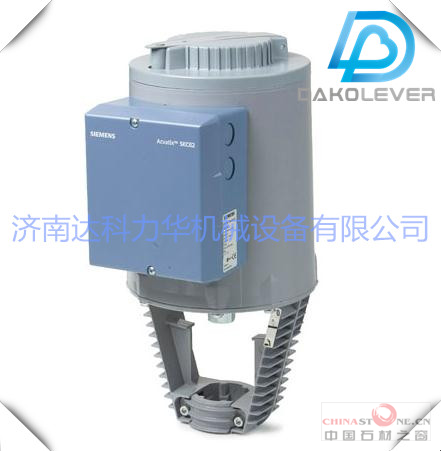

西门子2800N电动执行器SKC62 阀门执行器的简介
SKC62是西门子阀门执行器的一种，驱动方式为电动液压式。
| 电动液压式执行器，2800N，用于行程40mm的阀门 |
| 技术参数： |
|
额定推力
额定冲程
断电保护
防护等级
环境温度
介质温度
安装位置
工作方式
位置反馈信号 |
2800N
40mm
可选
IP54
-15°C...55°C
-25...220°C(350℃)
竖直到水平
电动液压
DC0-10V/DC4-20mA |
|
|
SKC62-西门子电动液压执行器的特点：
?工作电压AC 24 V, 控制信号DC 0…10 V, 4… 20 mA 或0 ... 1000 ? , 具有弹簧复位功能
? 线性或等比例流量特性的选择
? 阀位反馈
? 行程较验
? LED 状况显示
? 强制控制功能
? 有手动调节和位置指示功能
? 调节力量可达2800 N
? 直接安装在阀门上，不需要调节
? 可通过附加辅助开关、阀杆加热元件和机械行程逆变器来增强功能性
SKC62-西门子电动液压执行器的应用
用于西门子二通阀和三通阀VVF... 和VXF... 系列型号的阀门执行器，驱动行程为40 mm 。
? 应用领域符合IEC 721-3-3 （国际电工委员会721-3-3规定） 3K5 类
? 环境温度: ?15 ... +55 °C
? 阀内介质温度: ?25 ... +220 °C
>220 ... 350 °C: 用于阀门的专用扩展
< 0 °C: 要求使用阀杆加热元件ASZ6.5
SKC62电动执行器的功能
? 电动液压执行器，不需要维护
? 通过泵、压力缸和活塞开启阀门
? 通过弹簧复位和旁通阀关闭阀门
SKC62-西门子电动液压执行器的接线板说明
? 有手动调节和位置指示功能
? SKC62... 具有弹簧复位功能，符合DIN 32730 标准
? 标准电子版：
– 控制信号的可选性（DC 0 ... 10 V / 4 ... 20 mA / 0 ... 1000 ?）
– 流量特性的可选性（等比例/ 线性）
– 阀位反馈
– 行程较验
– LED 状态 显示
– 通过端子Z 的强制控制
