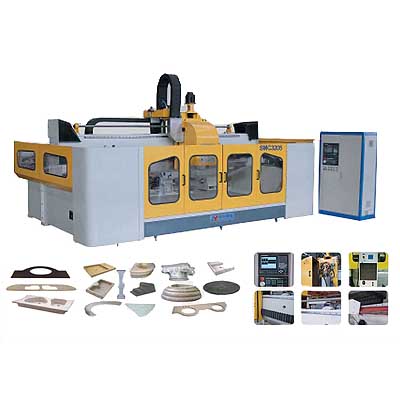

SMC3205型石材加工中心是综合原有技术创新成果,在汲取国内外异型石材加工设 备先进技术的基础上,创造性应用全功能电脑数控系统而推出的新产品。该设备通过简单的 扫描处理和轻松画图,无需编程,即可输入 1000多种大理石、花岗石、陶瓷等硬质非金属 类建材异型加工图纸。该设备有效实现了三维空间的自由转换, 适用于任意曲率的内、外曲面、碑石、花线等石材制品的加工。尤其对于石材幕墙用巨型曲面的加工具有显著的优势,同时可做数控桥式切机用。更换回转工作台在上述功能的基础上又可加工圆台面。适于各种异型台面板材内、外
边缘花线的铣、磨、抛光加工,并可加工各种孔,可加工各种球体、柱座、柱帽、锥体、碑石、花线。主要特点如下:
1. 机架采用一体型结构,刚性好,不变形。
2. 主轴采用高精度、高性能的西门子电主轴,加工振动小,回转精度高。
3. 各主运动导轨均采用了直线导轨,阻力小,精度高。
4. 各控制轴均采用了日本安川伺服电机和驱动器。
5. 工件装夹设计了多种工具,便于操作。
6. 刀具冷却可根据需要采取外冷却和内冷却。
7. 便于加工洗面盆的导流面。
技术参数
1.最大横向行程 3200mm
2.最大纵向行程 2200mm
3.最大升降行程 500mm
4.伺服控制轴数 5轴
5.联动轴数 任意3轴
6.电主轴功率 13.0KW
7.最大运动速度 X轴40m/min;Y轴28m/min;Z轴25m/min;C轴3600°/min; A轴27000°/min。
8.外形尺寸 5600*4100*3200mm 9.整机重量 8T 横梁与机架间采用了具有先进技术的半浮动连接,从而保证了运动的稳定性。
